はじめに

SAPを扱うプロジェクトにおいて、帳票開発の要件でAdobe LiveCycle Designer（以下、LiveCycle Designer）に触れる機会がありました。本記事は、そのプロジェクトを通じて得た実践的な知見をまとめたものです。

帳票作成の現場では、製品写真やバーコード、さらには署名といった画像を、データの状態や条件に合わせて動的に表示させたいというニーズが非常に多くあります。特にLiveCycle Designerを活用したPDFフォーム開発では、データバインディングの仕組みを使って外部データを効率的に取り込むのが一般的です。

本記事では、Amazon S3から取得した画像データをBase64形式にエンコードし、XMLデータとしてLiveCycle Designerへ受け渡して表示させる具体的な実装手順を解説します。

サーバーサイドでの実装（Java, Node.js, Python等）

この手法のポイントは、画像をファイルとして直接参照するのではなく、「Base64」というテキスト形式に変換した上でXMLデータの一部として埋め込む点にあります。

① S3からバイナリデータを取得

S3 SDKを利用し、対象の画像ファイル（.jpg, .png等）をバイナリデータ（ストリームまたはバイト配列）として読み込みます。

② Base64エンコード

取得したバイナリデータをBase64文字列に変換します。Java 8以降であれば、標準のjava.util.Base64クラスを使用するのが効率的です。

// 例としてバイナリデータをバイト配列で用意（S3から取得したバイト配列を想定）
byte[] binaryData = { 0x01, 0x02, 0x03, 0x04, 0x05 };

// Base64エンコーダを取得
Base64.Encoder encoder = Base64.getEncoder();

// バイナリデータをBase64文字列に変換
String base64String = encoder.encodeToString(binaryData);

System.out.println("Base64 Encoded String: " + base64String);

③ XMLデータの作成

エンコードした文字列を、XMLのノードに格納します。

ここでのコツは、画像データをXML要素のテキストノードとして直接格納することです。特別な属性（attribute）を定義する必要はありません。

<formData>
  <employee_photo>
    /9j/4AAQSkZJRgABAQEAYABgAAD/2wBDAAgGBg... (Base64文字列が続く)
  </employee_photo>
  <name>山田太郎</name>
</formData>

LiveCycle Designerでの設定

次に、作成したXMLデータを受け取って表示するための設定を行います。

① 画像フィールドの配置

「ライブラリ」から「画像フィールド (Image Field)」を選択し、フォーム上の表示したい場所へドラッグ＆ドロップします。

② データ連結の設定

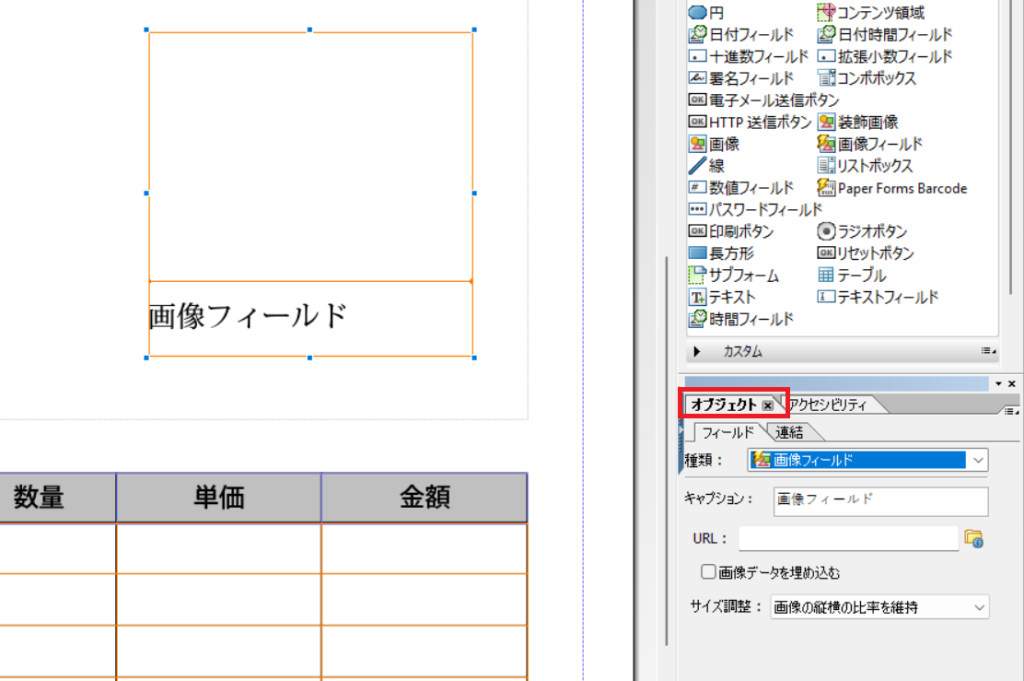

挿入した画像フィールドを選択し、「オブジェクト」タブを開きます。
画像が伸びたり縮んだりするのを防ぐため、サイズ調整の設定で「画像の縦横の比率を維持」を選択しておくのがおすすめです。

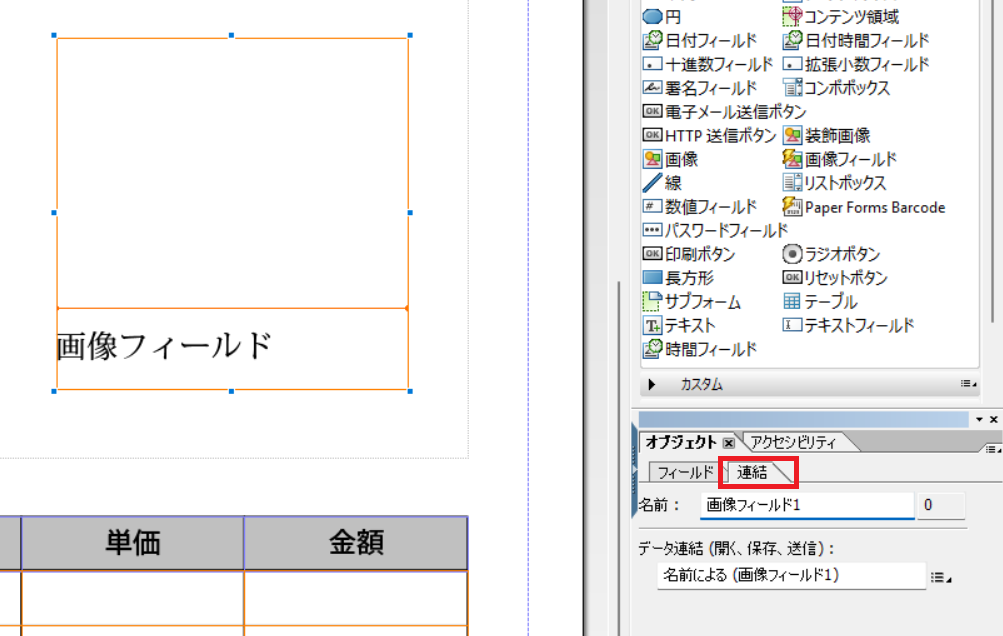

「連結」サブタブを選択します。

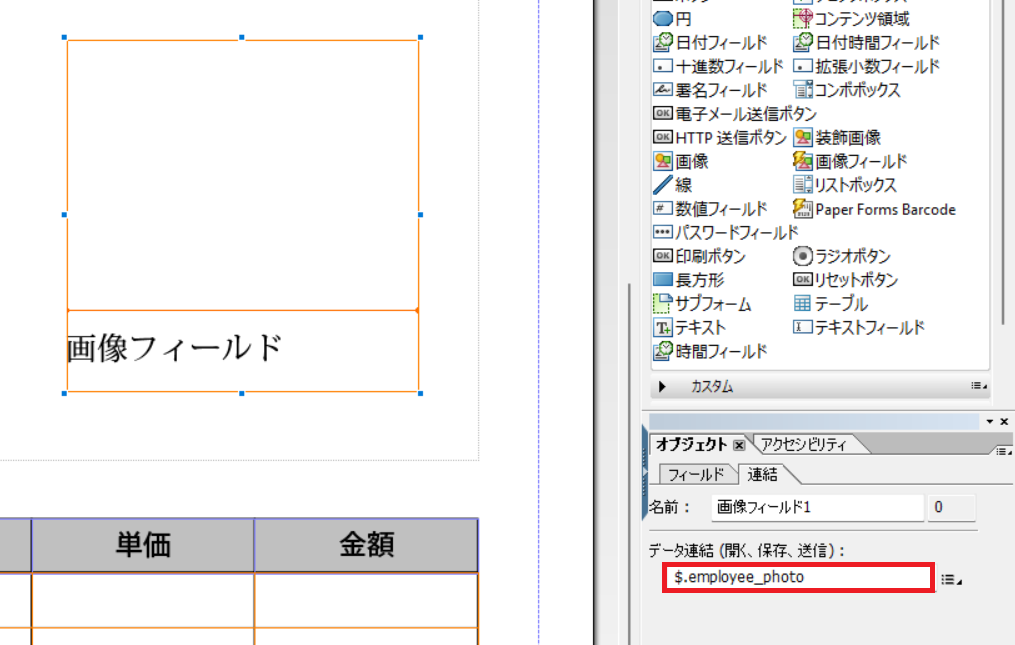

「データ連結」で、先程の手順で作成したXMLノード（例：employee_photo）を指定します。

以上のステップで、S3上の画像をPDF帳票へ自由に出力できるようになります。

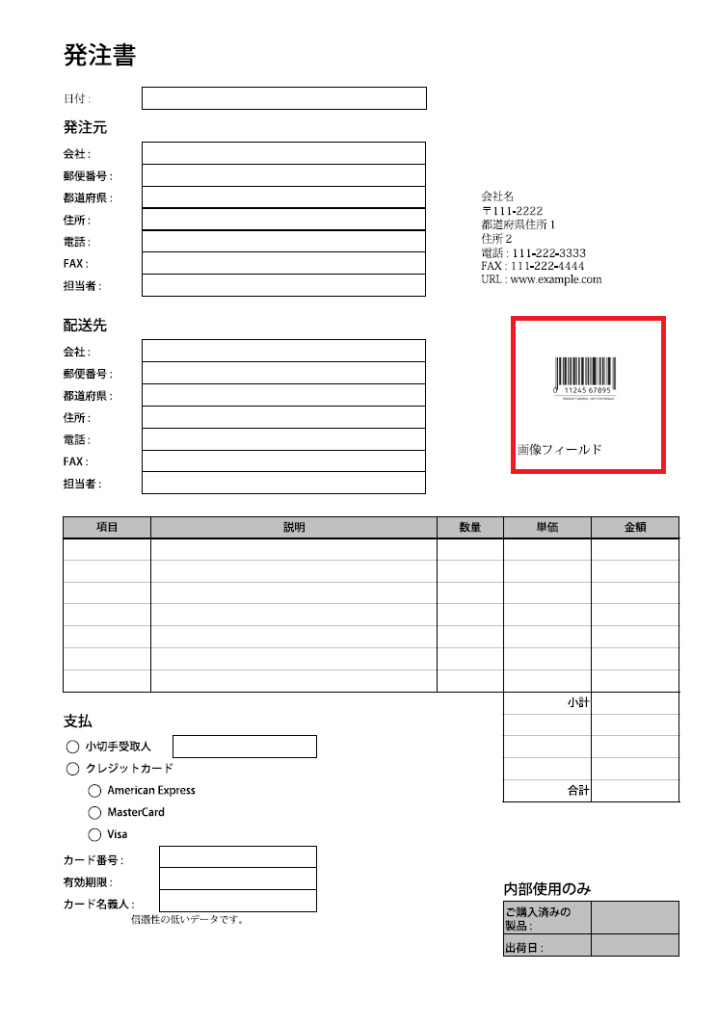

今回は、業務での利用シーンが非常に多い「バーコード画像」を使って検証してみました。

終わりに

この手法により、外部システムで生成・管理されている静的コンテンツ（今回はバーコード画像）を動的にフォームに埋め込むことができます。
外部システムとの連携と聞くと、最初は少し身構えてしまうかもしれません。ですが、実際に取り組んでみると、仕組み自体はとてもシンプルでスムーズに実装できることが分かりました。今回はJavaでの実装例をご紹介いたしましたが、私自身JavaでXMLデータを生成する処理の実装自体が初めてでしたので、「LiveCycle Designer」「XMLデータ」「Javaでの実装」の3つの関係が複雑に感じていましたが、コツを掴めばシンプルに実装ができるかと思います。今回のテーマである画像のバインディングも、「Base64エンコードしてしまえば、あとは通常のテキストデータと同じ」という点さえ押さえれば、驚くほどすんなり実装できるはずです。
S3をクラウドストレージとして採用するプロジェクトは多いかと思います。ご紹介した手法がお役に立てれば幸いです。
